Nákladné plošiny HP

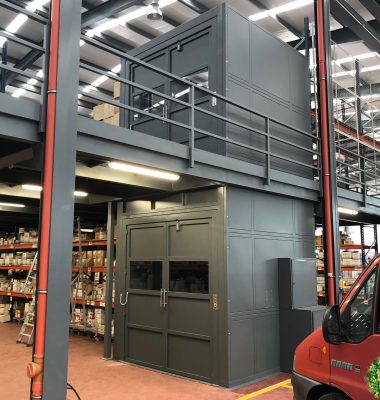

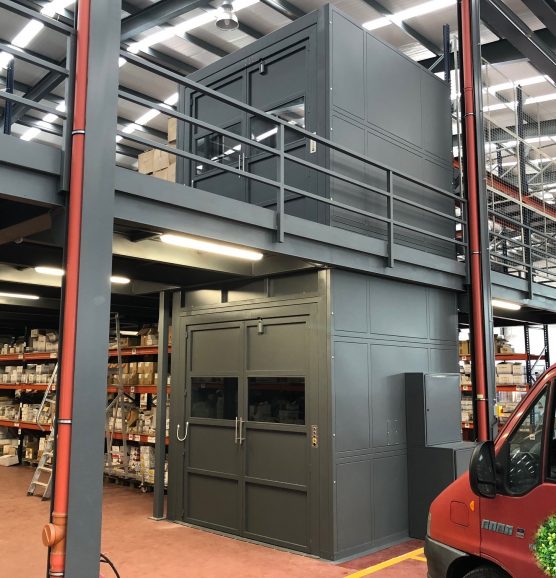

Nákladné plošiny HP sú samostatne stojace výťahy, ktoré sú ideálne do montážnych hál a priemyselných či iných komerčných priestorov bez pevných stien. Inštalácia týchto plošín je tiež možná aj do murovaného ohradenia dráhy. Prevedenie výplní kabíny aj ohradenia dráhy je možné prispôsobiť vašim požiadavkám a to isté platí aj pre rozmery kabíny a celej plošiny. Rozmery zariadenia vyrobíme na mieru presne podľa vašich potrieb. Táto nákladná plošina spoľahlivo slúži na efektívnu prepravu tovarov, materiálov a osôb. Stabilitu výťahu zabezpečujeme mimoriadne odolnými materiálmi a presnou konštrukciou. Zdvíhacie zariadenia vyrábame už viac ako 25 rokov a vďaka našim dlhoročným skúsenostiam vám poradíme s výberom zariadenia, aj podkladmi pre stavebnú pripravenosť. K montáži je potrebná stavebná pripravenosť, vyhotovenie elektrického prívodu podľa výkresovej dokumentácie, ktorú vám dodáme a prípadne poradíme s jej prípravou.
Ako sa používa nákladná plošina HP?

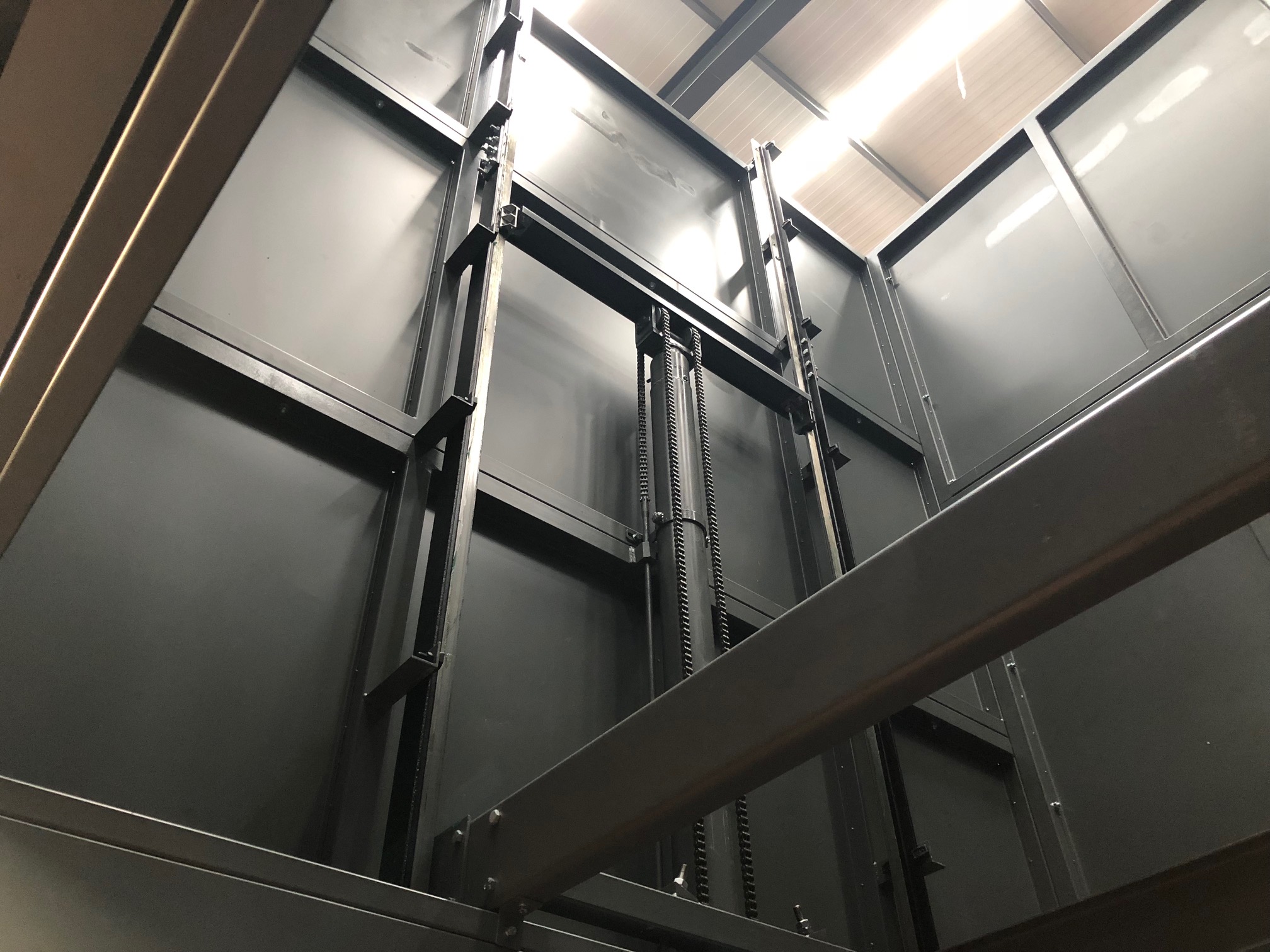

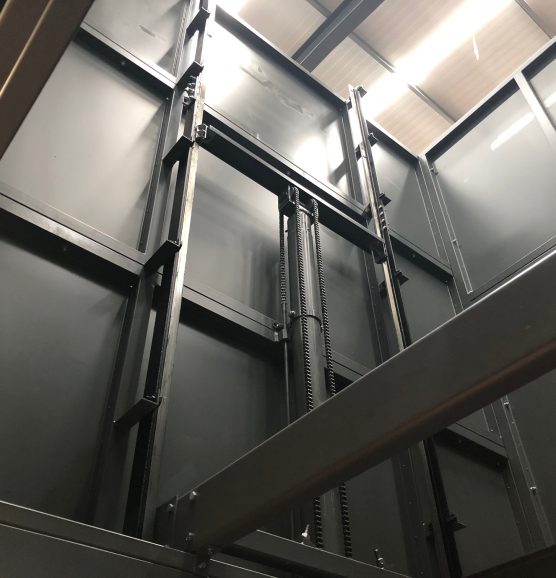

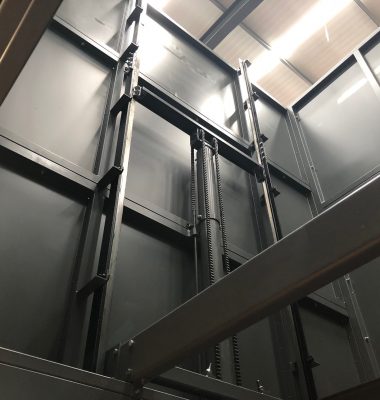

Nákladné plošiny HP sú robustné zariadenia vyrábané presne na mieru. Pozostávajú z pevnej konštrukcie, montovaného alebo murovaného opláštenia kabíny, kabíny a strojovne umiestnenej pod podlahou alebo vedľa plošiny s bezpečnostným krytom. Plošiny pracujú za pomoci elektro-hydrauliky. Tá pracuje vďaka 2 hydraulickým valcom pohybujúcim sa po vodítkach na vymedzenej dráhe.
Rozmery plošiny sú zvolené podľa normy STN EN 1570-1. Ovládacie prvky sú umiestnené s ohľadom na jednoduchú obsluhu a dosah a sú jasné a zrozumiteľné.
Nosnosť zariadenia môže byť až do 2000 kg. Zdvih až do 11 metrov a možnosť 4 staníc vyhovuje aj viacpodlažným prevádzkam. Spoľahlivosť a dlhá životnosť nákladných plošín HP je zárukou kvality pre každú prevádzku, ktorú vie posunúť na nový level produktivity.
Nákladná plošina HP je zaradená ako Určený výrobok – strojové zariadenie podľa § 1 ods. I pism. a) Nariadenia Vlády SR c. 436/2008 Z.z. – strojové zariadenie. Po odovzdaní zariadenia sa prevádzka riadi vyhláškou 508/2009 Z.z. v znení neskorších predpisov ako vyhradené zdvíhacie zariadenie.
Samonosná konštrukcia
Nosnosti a rozmery na mieru
Slovenský výrobok
Pevná, stabilná konštrukcia
Hlavné prednosti nákladných plošín HP:
1.
Úplná variabilnosť rozmerov a prevedenia nákladných plošín
Aké rozmery budete potrebovať, také vám vyrobíme.
2.
Atypické riešenie
Sme špecialisti na výrobu a montáž atypických prevedení nákladných plošín, aby v akýchkoľvek priestoroch efektívne pomáhali.
3.
Plošiny HP sú vhodné do rôzných objektov
Plošiny HP sú vhodné okrem montážnych hál aj do parkovacích domov, nemocníc, hotelov, nákupných centier, kancelárií a pod. Tým, že sú variabilné, aj ich vzhľad prispôsobíme konečnému umiestneniu.
Okrem profesionálnych nákladných zdvíhacích plošín, jedálenských výťahov alebo javiskovej techniky, zabezpečujeme zariadenia pre imobilných. Aj vaše priestory dokážeme prispôsobiť pre ľudí na vozíčku a poskytnúť im bezbariérový prístup. Spoznajte naše zvislé zdvíhacie plošiny pre imobilných návštevníkov alebo zamestnancov.
Potrebné stavebné úpravy:
1. Zabezpečiť elektrický prívod do miesta strojovne (miesto kde bude umiestnený rozvádzač s agregátom).
2. Priviesť CY A 6 do miesta strojovne na pospojovanie.
3. Od strojovne priviesť do šachty chráničku 3 x Ø80 mm.
4. Zabezpečiť náter priehlbne proti presaku vody a oleja.
5. Zabezpečiť priehlbeň podľa zadania.
6. Osvetlenie nástupíšť a prístupových ciest.
7. Pred strojovňou zabezpečiť osvetlenie s intenzitou 200 lx na zemi.
8. Zabezpečiť odbornú prehliadku k prívodu.
| Nosnosť: | 1500 kg |
| Čistá hĺbka kabíny: | 1500 – 5500 mm |
| Čistá šírka kabíny Max: | 2500 mm |
| Max. zdvih: | 12 m |
| Stanice: | 4 |
| Motor: | 2,2 / 3kW, 380V, 3-fáz |
| Rýchlosť zdvíhania Max.: | 0.10 m/s |
| Hĺbka priehlbne Min.: | 250 mm |
| Min. výška hlavy šachty: | 2000 mm |
| Vedenie : | HEA 100 |
| Priemer hydraulického valca: | Φ105 x 7,5 |
| Oceľová reťaz: | BL544 |
| Vnútorný priemer gumenej hadice: | R2AT 1⁄2’ |
| Blok ventilov : | CBF |
| Legislatíva a normy: | European directive on machinery 2006 / 42 / EC |
Výkres stavebných úprav a elektrického prívodu by sa dodal v prípade realizácie našou firmou po zameraní skutkového stavu na mieste inštalácie. Pred montážou je potrebné sprístupniť miesto montáže, uvoľniť dopravnú trasu, ako aj celý priestor, kade bude dráha plošiny inštalovaná. Súčasťou dodávky je samozrejme aj uvedenie zariadenia do prevádzky potrebnými revíziami a skúškami, kompletnou odovzdávacou dokumentáciou zdvíhacieho zariadenia a zaškolením obsluhy.

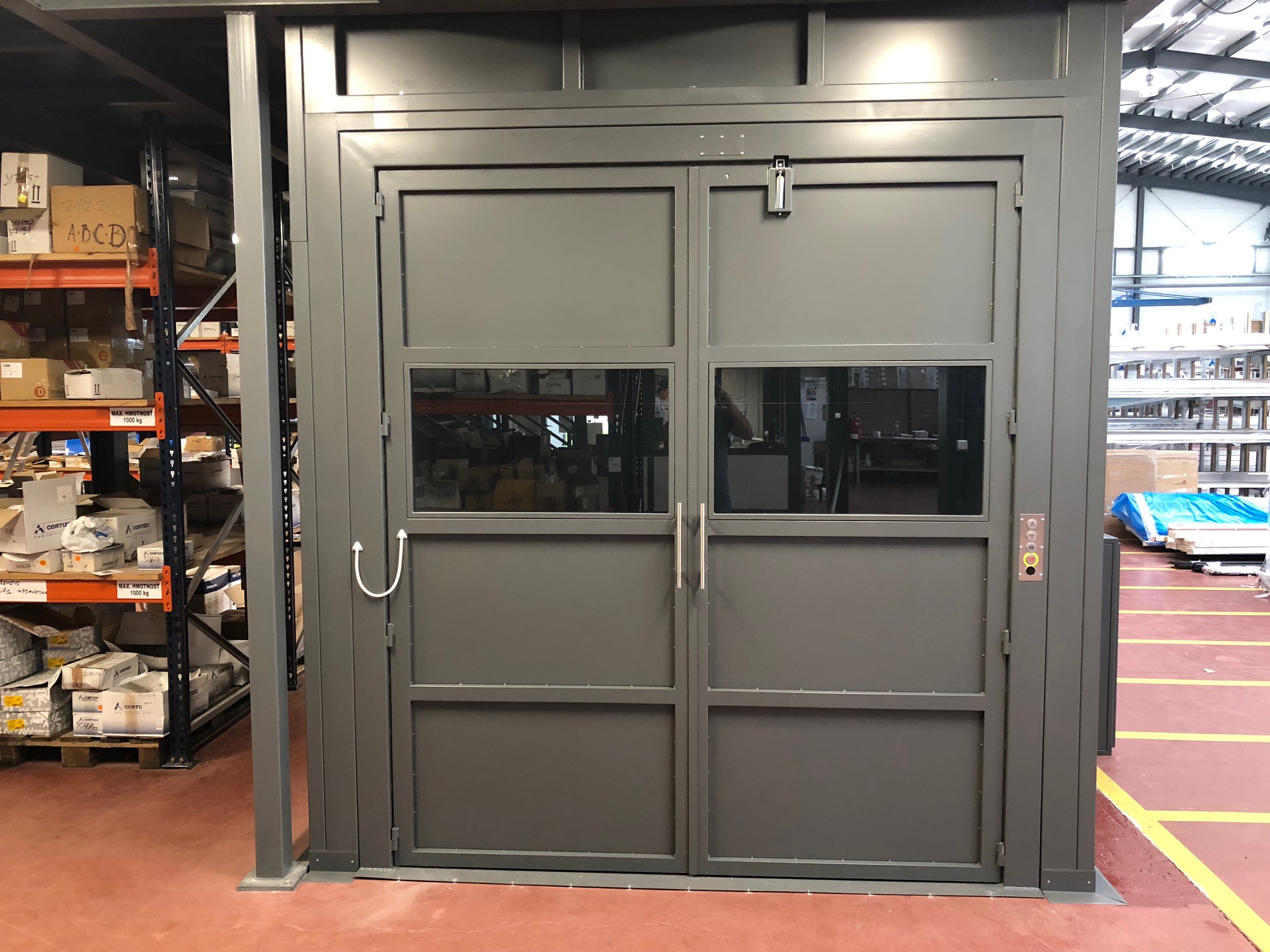

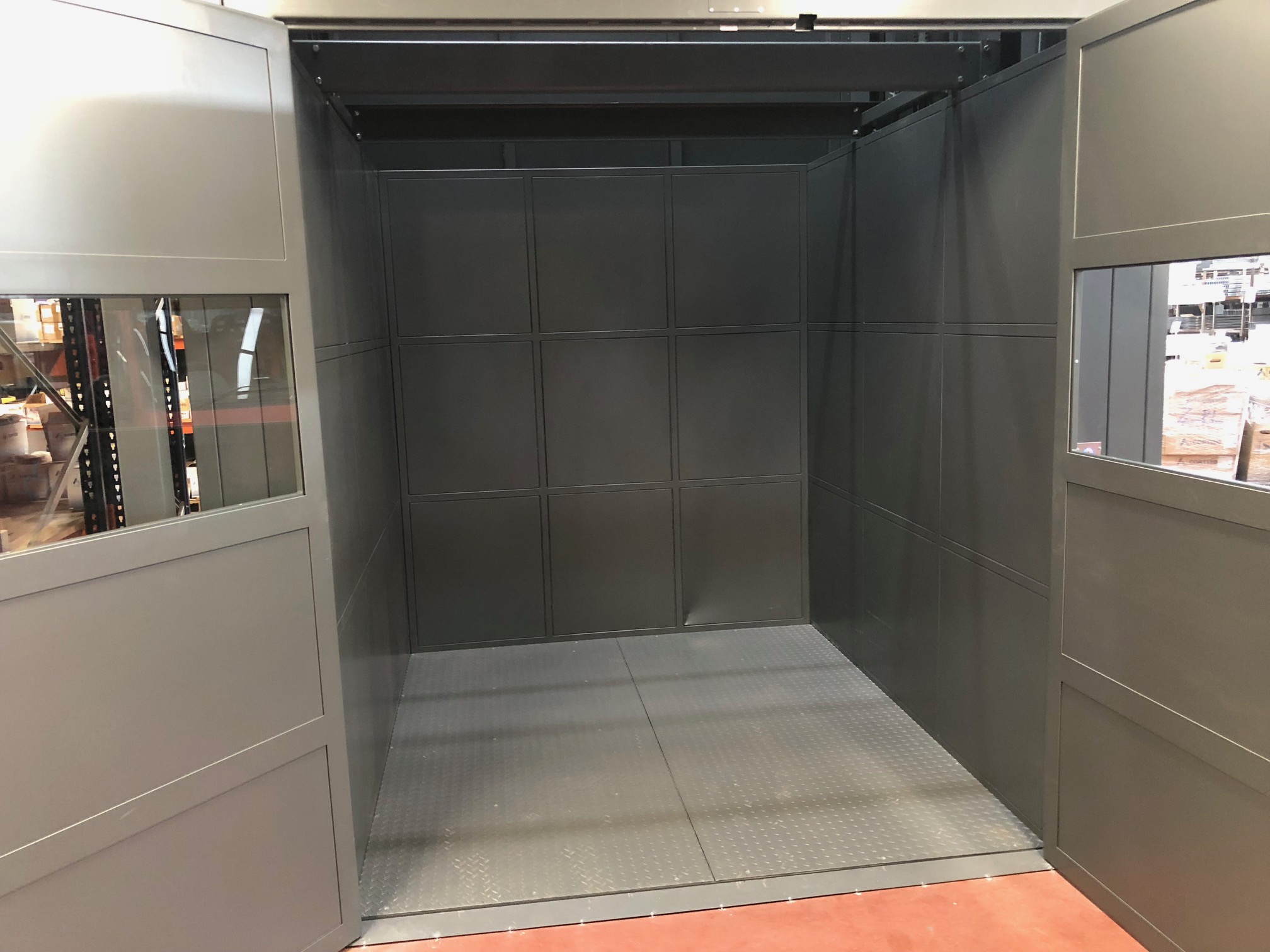

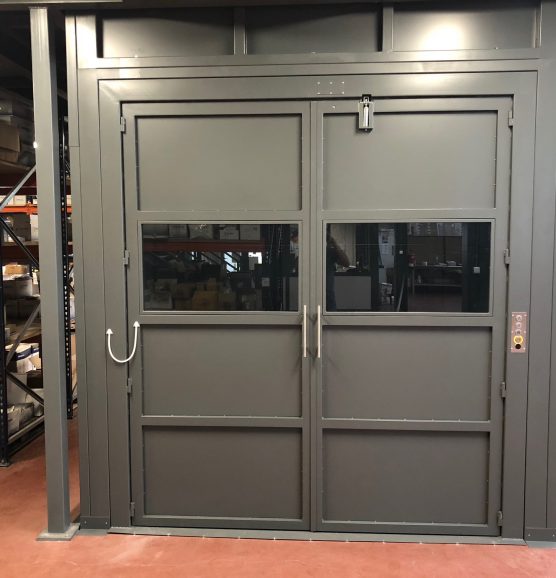

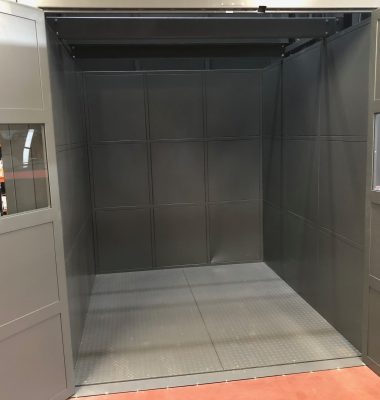

Pozrite si detaily nákladnej plošiny HP
